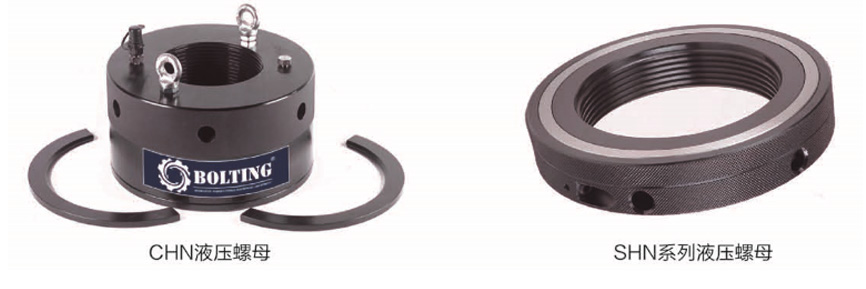

l 應用于絕大多數的狹小空間，最大壓力可達2350 bar ； l 可選底部有套環式或墊片式的液壓螺母，可多只液壓螺母同時使用，廣泛應用于采煤機等產品； l 適用于各種震動、快速轉動、大力量設備和狹窄空間； l 重量輕、精密度高、經濟高效； |
l SHN系列液壓螺母分條機專用夾緊工具，其的工作原理是利用油壓推動活塞產生一個夾緊力，不需要外接液壓泵，使用最少量的油脂達到最好效果； l 使用特定扳手、可靠、操作簡便，壓力均勻分布于壓環，不會固軸向壓力產生形變； |
|
型號 |
螺紋規格 |
外形尺寸 |
最大拉力 （kn） |
最大行程 （mm） |
液壓面積 （mm²） |
重量 （kg） |
||
|
公制 |
英制 |
外徑 |
厚度 |
|||||
|
CHN22/24 |
M22-24 |
1″ |
60 |
56 |
226 |
4 |
214 |
2.1 |
|
CHN27/30/33 |
M27-33 |
1-1/4″ |
67 |
58 |
268 |
4 |
245 |
2.1 |
|
CHN36 |
M36 |
1-3/8″ |
82 |
63 |
333 |
4 |
309 |
3.3 |
|
CHN39/42 |
M39-42 |
1-5/8″ |
89 |
59 |
373 |
4 |
454 |
3.3 |
|
CHN/45/48 |
M45-48 |
1-7/8″ |
102 |
59 |
428 |
4 |
521 |
3.3 |
|
CHN52 |
M52 |
2″ |
108 |
70 |
447 |
4 |
698 |
4.5 |
|
CHN56 |
M56 |
2-1/4″ |
119 |
74 |
521 |
4 |
855 |
4.5 |
|
CHN64 |
M64 |
2-1/2″ |
133 |
85 |
624 |
5 |
1063 |
4.5 |
|
CHN68/72 |
M68-72 |
3″ |
151 |
93 |
787 |
6 |
1237 |
4.5 |
|
CHN80 |
M80 |
3-1/4″ |
173 |
103 |
931 |
8 |
1558 |
5.1 |
|
CHN90 |
M90 |
3-1/2″ |
184 |
113 |
1046 |
8 |
1672 |
6.5 |
|
CHN95 |
M95 |
3-3/4″ |
199 |
117 |
1256 |
8 |
2084 |
8 |
|
CHN100 |
M100 |
4″ |
214 |
123 |
1667 |
10 |
2399 |
11.6 |
|
CHN110 |
M110 |
4-3/8″ |
229 |
135 |
2022 |
10 |
2736 |
11.6 |
|
CHN125 |
M125 |
5″ |
244 |
147 |
2177 |
10 |
2939 |
24 |
|
CHN140 |
M140 |
5-1/2″ |
281 |
163 |
2488 |
15 |
3446 |
24 |
|
CHN150 |
M150 |
5-7/8″ |
295 |
175 |
2864 |
15 |
4434 |
31 |
|
型號 |
螺紋規格 |
外形尺寸 |
最大拉力 （kn） |
最大行程 （mm） |
液壓面積 （mm²） |
壓環直徑 |
||
|
公制 |
英制 |
外徑 |
厚度 |
|||||
|
SHN52 |
52 |
2″ |
107 |
35 |
139.7 |
2 |
129.2 |
84/72 |
|
SHN68 |
68 |
2-3/4″ |
118 |
35 |
149.2 |
2 |
139.7 |
92/82 |
|
SHN80 |
80 |
3-1/4″ |
129 |
35 |
155.8 |
2 |
155.8 |
110/100 |
|
SHN100 |
100 |
4″ |
160 |
40 |
165.6 |
2 |
166.6 |
125/110 |
|
SHN120 |
120 |
4-3/4″ |
185 |
45 |
170.8 |
2 |
170.8 |
150/135 |
|
SHN140 |
140 |
5-1/2″ |
205 |
50 |
233.1 |
2 |
233.1 |
175/155 |
|
SHN160 |
160 |
6-1/4″ |
230 |
50 |
299.8 |
2 |
180.2 |
200/180 |
