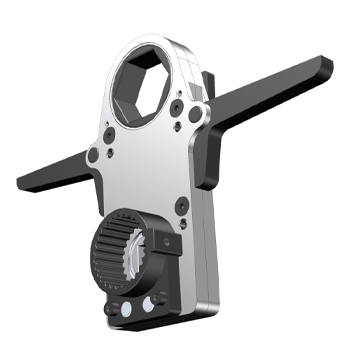

側驅動板（整體式）
|
型號 |
最大扭矩（N.m） |
適用范圍AF |
輸入驅動軸D |
齒桶直徑 |
A |
E |
H |
重量 |
|
ITOD01 |
1500 |
17-36 |
3/4″或1″ |
60/76 |
120 |
27 |
68 |
2.0 |
|
ITOD02 |
3000 |
30-60 |
3/4″或1″ |
76 |
140 |
32 |
68 |
2.5 |
|
ITOD04 |
6000 |
41-80 |
1″或1-1/2″ |
88/96 |
160 |
42 |
82 |
3.5 |
|
ITOD08 |
12000 |
50-90 |
1-1/2″ |
122 |
180 |
52 |
100 |
4.5 |

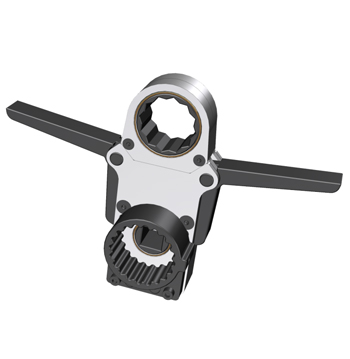

側驅動板（分體式）
|
型號 |
最大扭矩（N.m） |
適用范圍AF |
輸入驅動軸D |
齒桶直徑 |
A |
E |
H |
重量 |
|
STOD01 |
1500 |
17-36 |
3/4″或1″ |
60/76 |
120 |
32 |
68 |
3.0 |
|
STOD02 |
3000 |
30-60 |
3/4″或1″ |
76 |
140 |
36 |
68 |
3.5 |
|
STOD04 |
6000 |
41-80 |
1″或1-1/2″ |
88/96 |
160 |
46 |
82 |
4.5 |
|
STOD08 |
12000 |
50-90 |
1-1/2″ |
122 |
180 |
57 |
100 |
6.3 |

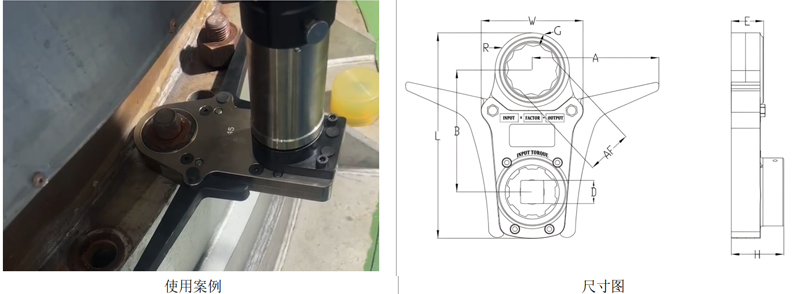

詳細尺寸：
|
OD01 |
OD02 |
OD04 |
OD08 |
||||||||||||
|
工作頭 |
W |
R |
G |
工作頭 |
W |
R |
G |
工作頭 |
W |
R |
G |
工作頭 |
W |
R |
G |
|
OD01-17 |
100 |
24 |
9 |
OD02-30 |
120 |
29 |
12 |
OD04-41 |
135 |
39 |
15 |
OD08-50 |
158 |
46 |
17 |
|
OD01-19 |
100 |
24 |
8 |
OD02-32 |
120 |
29 |
11 |
OD04-46 |
135 |
42 |
15 |
OD08-55 |
158 |
50 |
18 |
|
OD01-22 |
100 |
26 |
8 |
OD02-34 |
120 |
31 |
11 |
OD04-50 |
135 |
44 |
15 |
OD08-60 |
158 |
52 |
17 |
|
OD01-24 |
100 |
26 |
7 |
OD02-36 |
120 |
31 |
10 |
OD04-55 |
135 |
46 |
14 |
OD08-65 |
158 |
55 |
17 |
|
OD01-27 |
100 |
29 |
7 |
OD02-41 |
120 |
34 |
10 |
OD04-60 |
135 |
50 |
15 |
OD08-70 |
158 |
58 |
17 |
|
OD01-30 |
100 |
32 |
7 |
OD02-46 |
120 |
37 |
10 |
OD04-65 |
135 |
53 |
15 |
OD08-75 |
158 |
60 |
17 |
|
OD01-32 |
100 |
35 |
8 |
OD02-50 |
120 |
40 |
11 |
OD04-70 |
135 |
56 |
15 |
OD08-80 |
158 |
63 |
16 |
|
OD01-34 |
100 |
38 |
8 |
OD02-55 |
120 |
43 |
11 |
OD04-75 |
135 |
59 |
15 |
OD08-85 |
158 |
66 |
16 |
|
OD01-36 |
100 |
41 |
8 |
OD02-60 |
120 |
46 |
11 |
OD04-80 |
135 |
61 |
15 |
OD08-90 |
158 |
69 |
17 |
